碳纤维热压罐成型车间

一、核心定位：大尺寸碳纤产品的定制化生产中心

我们的热压罐碳纤维制品生产车间，聚焦大尺寸、复杂异形、高精度外观件的定制化生产，核心适配汽车外观改装件、无人机机身、船体结构、大尺寸碳纤维板材等对表面纹路、质感及均匀受力要求高的产品。依托成熟的碳纤维复合材料热压罐成型技术，配合可控的工艺参数（温度范围 80-180℃±5℃，压力 0.8-2.0MPa，误差≤0.05MPa），为您提供从产品设计优化到批量生产的全流程解决方案，助力解决大尺寸复合材料制品成型难、性能不均、外观瑕疵等核心问题。

二、标准化生产流程

- 精准材料准备：根据 3D 图纸优化铺层设计，按结构需求精准裁切碳纤维预浸料，力求将材料损耗率控制在 5% 以内，从源头节约成本。

- 定向层铺与预压：按设计顺序和纤维方向逐层铺放预浸料，每层均进行层间空气去除操作，确保产品强度和减少固化后产生孔隙缺陷和变形概率。

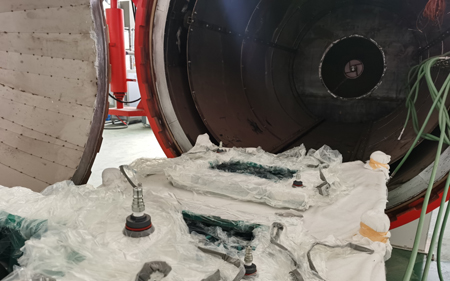

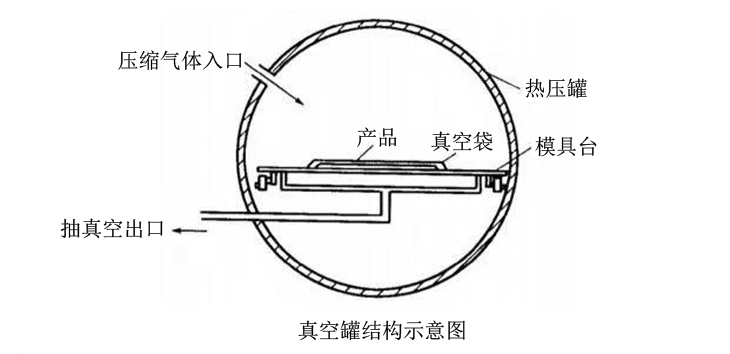

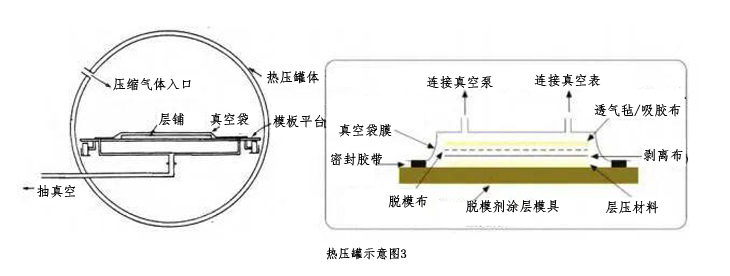

- 真空封装与检漏：采用高温耐受型真空袋膜封装，抽真空至 -0.095MPa 并保压 20-30 分钟检漏，降低固化过程中气泡、分层等问题风险。

- 恒温加压固化：根据预浸料树脂特性定制参数（常规环氧体系参考：120℃/2 小时/1.2MPa），通过循环风道保障罐内温度均匀，助力树脂充分固化。

- 冷却脱模与后处理：待制品自然冷却至 50℃以下再进行脱模，减少树脂收缩变形；后续经高精度打磨、喷漆等处理，力求直接满足装配需求，减少您的额外加工环节。

三、工艺核心优势

1. 核心技术亮点

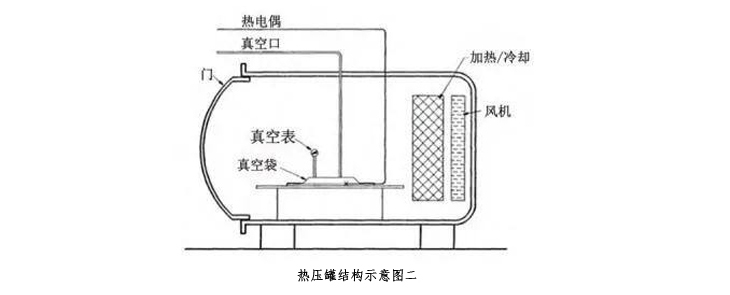

•  均匀性保障：采用循环热气流加热与气体加压技术，罐内温度差≤±3℃，压力均匀作用于制品表面，可有效改善大尺寸产品（最大可生产 2000mm×4000mm）受力不均、局部强度不足、表面纹路杂乱等问题，助力提升成品合格率，减少返工损耗。

•  精度可控性： 智能控制系统全程实时监控温度、压力、真空度等关键参数，配合钢模/铝模/高强度树脂模具的定制化适配，制品尺寸精度可达 ±0.1mm - 0.5mm，表面粗糙度 Ra≤0.8μm，大幅降低额外二次加工难度与后续处理成本。

•  材料适配灵活：采用 3K/6K/12K 碳纤维、展纤碳纤维、锻造碳纤维、玻璃纤维、芳纶等多种编织/单向预浸料，支持内部高强度发泡芯材减重设计，及彩色编织布、哑光/亮光等表面效果定制，可满足外观件、高端装备等差异化审美与性能需求，助力提升您的产品市场竞争力。

2. 与模压工艺的差异

（1）适用产品场景

•  热压罐工艺：侧重大尺寸、复杂异形件生产，如汽车外观件、无人机机身、大型行李箱、船体结构、大尺寸碳纤维板材等；

•  模压工艺：更适用于小尺寸、高强度结构件，如自行车脚踏、手机外壳、无人机起落架和螺旋桨等；

•  客户选择参考：若您需批量生产大尺寸外观/结构件，热压罐工艺可规避模压工艺的尺寸限制，减少模具成本浪费；产品尺寸＞500mm 或对外观精度要求较高时，热压罐工艺更具适配性。

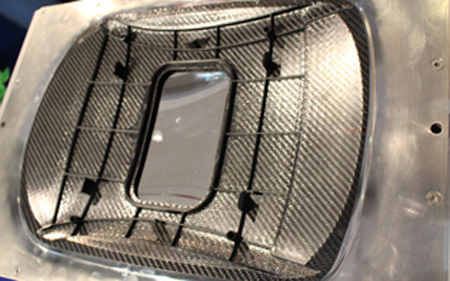

碳纤异形件生产	碳纤汽车配件

（2）核心性能特点

•  热压罐工艺：尺寸兼容性强，表面质感均匀优良，制品整体受力更均衡，适合对外观与尺寸一致性要求高的较大产品；

•  模压工艺：制品强度表现突出，但受工艺特性影响，表面纹路整齐度较难精准控制，更适合侧重结构强度的小型件。

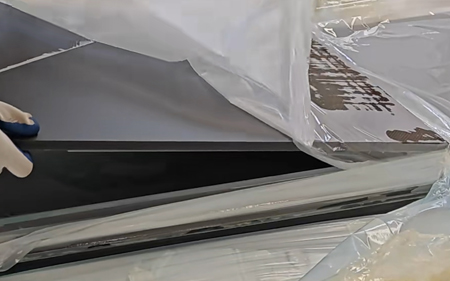

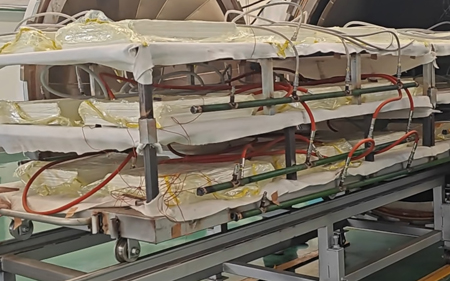

碳纤板材备料（预浸料）	批量碳纤板入炉固化

（3）客观说明与保障方案

•  工艺局限说明：热压罐设备初期投入较高，单批次生产周期相对较长，且需消耗真空袋膜、透气毡等辅助材料，单次生产能耗和时间高于模压工艺。

•  客户保障方案：针对大批量订单，我们采用“多罐并行生产 + 模具标准化设计”策略，可将交货周期缩短 20-30%。

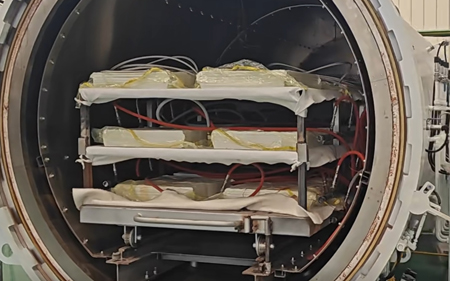

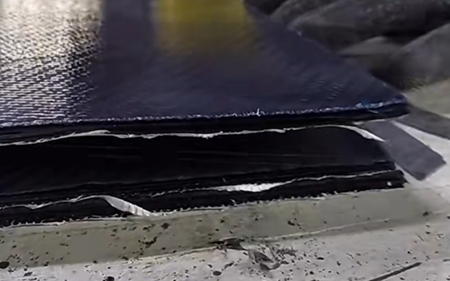

碳纤板材固化完成	碳纤板材脱模

四、为什么选择我们？

- 技术支持：依托 23 年复合材料行业经验，热压罐工艺团队具备成熟的实操能力，可针对产品翘曲、表面瑕疵等行业共性难题，提供快速响应的技术解决方案。

- 产能支持：现有 3 台不同规格热压罐，可支持多批次并行生产，结合灵活的排产计划，助力保障您的交付需求。

- 服务支持：提供“3D 图纸优化 - 模具定制 - 样品打样 - 批量生产 - 售后跟进”一站式服务，专属人员全程对接，及时响应生产调整需求，助力降低沟通成本与试错风险。

斜纹	平纹	锻造乱纹	延展宽纹

若您正面临大尺寸碳纤维制品成型难、成本把控难、品质不稳定等问题，欢迎提供产品 3D 图纸，我们将为您免费出具定制化生产方案与成本测算，助力您的产品提升市场竞争力！
